【產品簡介】

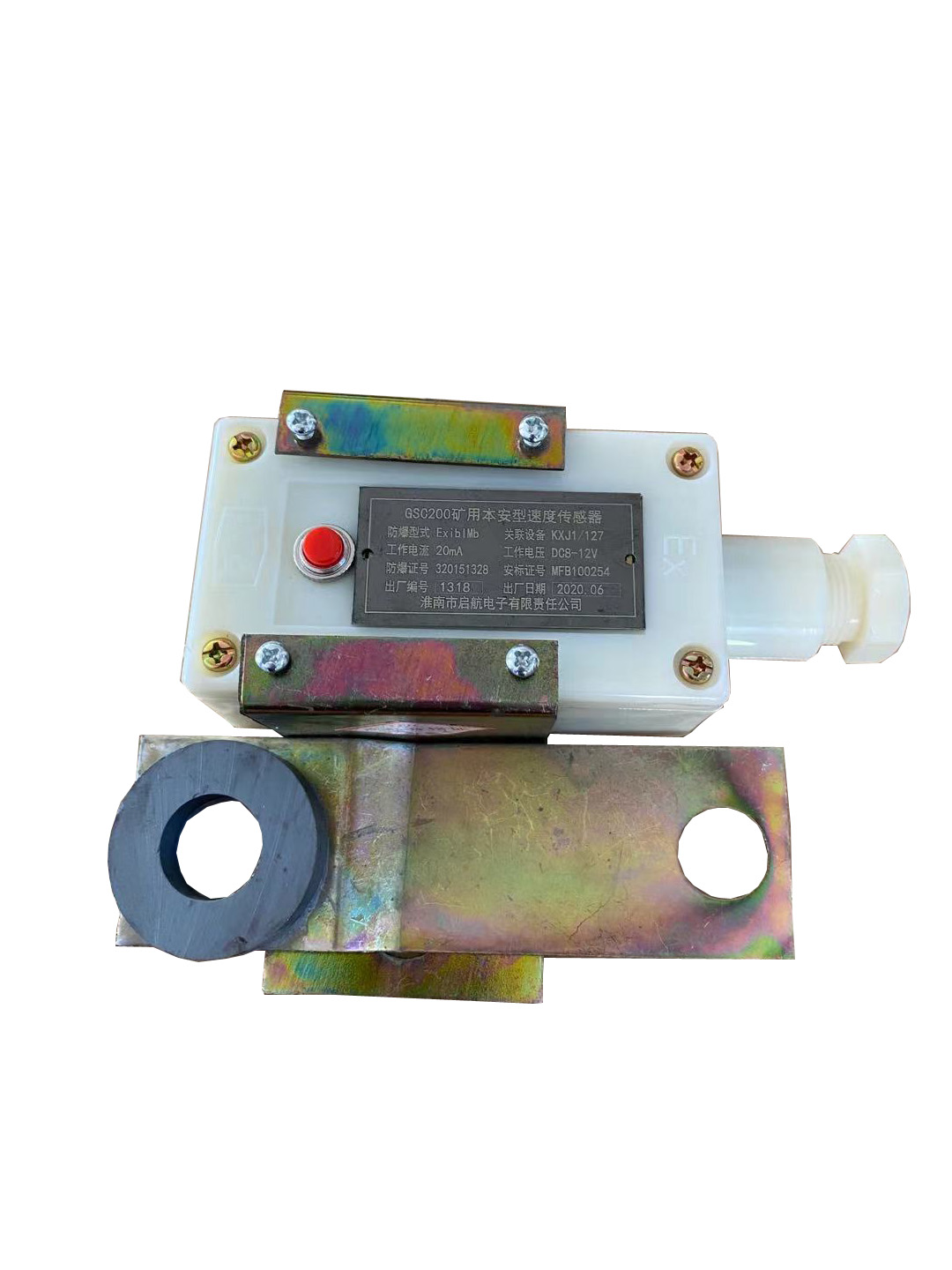

本質安全型GSC200礦用轉速傳感器與KHP128—Z煤礦用帶式輸送機保護裝置主機配合使用，主要用于對煤礦井下膠帶運輸機由于過載而打滑使皮帶停止或減速而進行的適時監控，本傳感器屬電磁式傳感器，該傳感器具有測速范圍寬、靈敏度高、可靠性好、適應性強等特點，安裝使用方便等優點。

【產品型號】

GSC200

【聯系方式】

 銷售部

防爆型式:  礦用本質安全型

防爆標志為：ExibⅠMb ；

外殼防護等級：IP54；

使用環境條件

a) 溫度：0℃～+40℃；

b) 濕度：≤95%；

c) 大氣壓力：80kPa～106kPa；

d）在無顯著搖動和沖擊振動的地方，;

e）在無足以腐蝕金屬和破壞絕緣的氣體和蒸汽的環境中；

f）在無滴水及液體侵入的地方；

3  外型尺寸及重量

外形尺寸：151mm×92mm×48mm；

重量: 450g

外殼材質：ABS工程塑料

主要技術指標

1 額定工作電壓：12V.DC；

2 工作電流：≤40mA；

3 測量范圍：（0-4）r/s；

4 輸出信號：有轉速輸出高電平：≥6V,無轉速輸出低電平：≤0.5V；

5 電源波動適應性試驗

傳感器的供電電源在9V-24V應能正常工作。

6 傳輸距離：傳感器與控制箱的最大傳輸距離：2km。

7 本安參數:  Ui: DC24.5V, Ii:300mA  Li：4.0mH   Ci：0μF

結構特征與工作原理

1結構特征

礦用轉速傳感器為礦用本質安全型，電路采模塊化設計，體積小、重量輕。

2工作原理

當輸送帶速度在10s內輸送帶速度小于額定速度50% Vｅ時，主機2s內應報警，同時中止帶式輸送機的運行。
